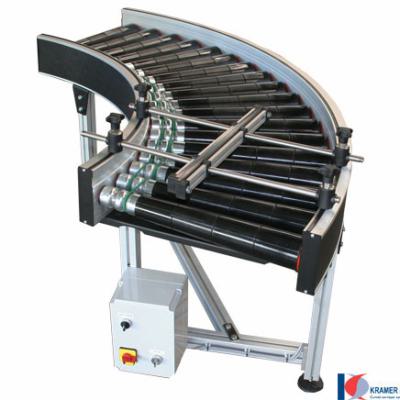

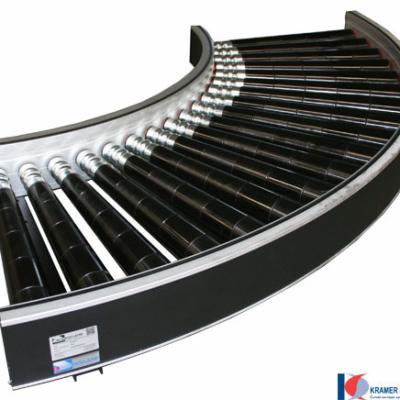

Kurvenrollenbahn Typ RD50C
Die am häufigsten eingesetzte Rollenbahnkurve ist die RollerDrive-Rollenbahnkurve Typ RD50C. RollerDrive-Rollenbahnen werden häufig für den Transport von (großen) formstabilen Produkten wie Kartons, Trays oder Kisten eingesetzt.
Anwendungsbedingungen
Um eine lange Lebensdauer zu gewährleisten, sollte die Anwendung der Rollenbahnkurve Typ RD50C die folgenden Voraussetzungen erfüllen:
Umwelt: Trockene und saubere bis leicht verschmutzende Umgebung
Belastung: max. 80 kg/meter
Geschwindigkeit: max. 36 m/min
Rollendurchmesser: Konisch Ø50 - Ø.... mm
Das Grundgestell der angetriebenen Rollenbahnkurve Typ RD50C besteht aus einem Aluminiumprofil, das auf Basis langjähriger Praxiserfahrungen unserer Kunden entwickelt wurde. Die T-Nuten in den Profilen sind so ausgelegt, dass Standard-Befestigungselemente seitlich eingeschwenkt werden können. Dadurch lassen sich zusätzliche Komponenten wie Seitenführungen oder Lichtschranken auch nach der Auslieferung problemlos durch uns oder den Kunden am Gestell montieren. Die T-Nuten können zudem nachträglich mit Kunststoff-Abdeckprofilen verschlossen werden.
Dank der standardisierten Konstruktion sind die angetriebenen Rollenbahnkurven in verschiedenen Breiten erhältlich. Das modulare Konzept ermöglicht darüber hinaus die Lieferung unterschiedlichster Ausführungen angetriebener Rollenbahnen für eine Vielzahl von Anwendungen.
Technische Spezifikationen
- Basis: Aluminiumrahmen mit integrierten Kabelkanälen auf beiden Seiten
- Förderrichtung: CW (im Uhrzeigersinn) oder CCW (gegen den Uhrzeigersinn)
- Förderbreite: Ca. 310 - 1.010 mm

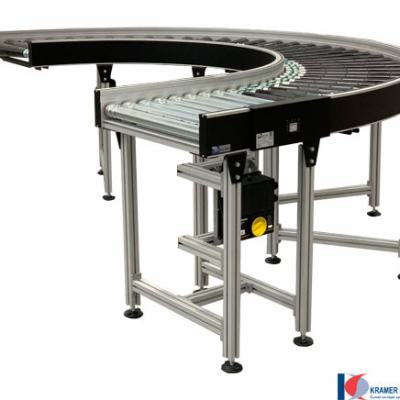

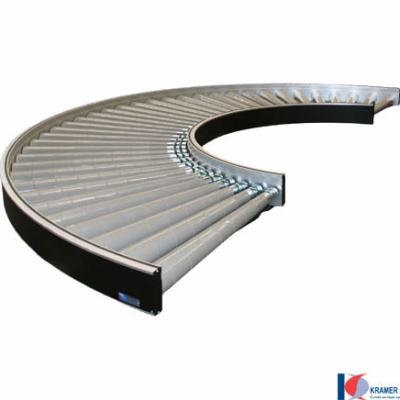

- Winkel: 30° / 45° / 60° / 90° / 180°
- Rollen: Ø50 - Ø..... mm (konisch)
- Rollenteilung: 75 mm (Innenradius)
- Innenradius: Ca. 800 mm
- Antriebssystem: Rundriemen
- Motorposition: Innen- oder Außenradius
- Geschwindigkeit: Ca. 1,8 - 39 m/min (andere Geschwindigkeiten auf Anfrage)
- Nennspannung: 24 V DC
- Optionen:
- Steuerungskarten: Interroll DriveControl, Interroll MultiControl, NDW BC50, NDW BP120 oder PulseRoller ConveyLinx
- Integrierte Lichtschranken
- Untergestell
- Seitenführungen
- Steuerung
Für alle verfügbaren Optionen bitten wir Sie, Kontakt mit uns aufzunehmen.
Online 3D Konfigurator
Der K&D Configurator 360 zielt darauf ab, 3D-Modelle von Kurvenförderern schnell zu konfigurieren und herunterzuladen, um sie in Ihren eigenen 3D-Designs zu verwenden. Die 3D-Modelle können als STEP-, SAT- oder 3D-DWG-Datei heruntergeladen werden.
