Kurvenförderer Typ VEHO Curve

Kurvenförderer Typ VEHO Curve

Der Kurvenförderer VEHO Curve von Kramer & Duyvis ist ein Kurvenförderer mit Zwangsantrieb und geschlossenem Gurt in einer Qualität, die Sie von Kramer & Duyvis gewohnt sind.
Kurvenband Typ VEHO Curve

Anwendungsbedingungen

Um den Kurvenförderer Typ VEHO Curve einsetzen zu können, muss Ihre Anwendung folgende Bedingungen erfüllen, um eine lange Lebensdauer zu gewährleisten:

Umgebung: Trocken bis feucht und sauber bis leicht verschmutzende Umgebung

Belastung: max. 250 kg

Geschwindigkeit: max. 120 m/min (im Außenradius)

Rollendurchmesser: Konisch Ø63 - Ø202 mm

Der VEHO Curve verfügt über ein geschlossenes Kunststoffmodulband mit festem Innenradius, das keine gerade Ein- und Auslaufstrecke benötigt. Dies führt zu einem kompakten, starken und sicheren modularen Rundförderer aus Kunststoff, ohne unnötigen Platzverlust für gerade Abschnitte vor und nach der Kurve.

Das Kunststoffmodulband für den VEHO Curve Rundförderer wird mit einem festen Innenradius von 600 mm gefertigt.

Kettenbreite
(mm)
Innenradius
(mm)
Außenradius  (mm) Kegelrollendurchmesser (mm)
200 600 800 Ø63-Ø80
400 600 1.000 Ø63-Ø97
600 600 1.200 Ø63-Ø115
800 600 1.400 Ø63-Ø132
1.000 600 1.600 Ø63-Ø150
1.200 600 1.800 Ø63-Ø167
1.400 600 2.000 Ø63-Ø185
1.600 600 2.200 Ø63-Ø202


Vorteile des Kunststoff modularen Rundförderer VEHO Curve:

  • Kompaktes Design, mit dem eine Lösung bei beengten Platzverhältnissen angeboten werden kann
  • Modularer Aufbau für kurze Lieferzeiten
  • Geschlossenes Band, das innere Kontamination verhindert
  • Geeignet für hohe Geschwindigkeit
  • Der Innenradius wird standardmäßig mit gummierten Kugellagerrollen (Noise Reduced) geführt, was bei höheren Geschwindigkeiten für weniger Verschleiß und Geräusche sorgt
  • Rutschfreier Transport
  • Starkes Modulband, beständig gegen hohe Belastungen, lange Lebensdauer
  • Wartungsarmer und wartungsfreundlicher, einfacher Aufbau (kein Spezialwerkzeug für Wartung oder Reparatur erforderlich) für geringe Ausfallzeiten
  • Beibehalten der Positionierung des Produkts auf der Lauffläche

Technische Spezifikationen

  • Basic: Stahl verzinkt (Standard) oder Edelstahlausführung
  • Förderrichtung: CW (im Uhrzeigersinn) oder CCW (entgegen dem Uhrzeigersinn)
  • Breite Modulband: Standard 200 - 1.600 mm
  • Winkel: 15°- 180° (Standards 30 - 45° -60° - 90° - 180°)
  • Rollendurchmesser: Ø63 - Ø202 mm (konisch)
  • Innenradius: 600 mm
  • Typ Antrieb: Direkter Endantrieb
  • Motoranordnung: Außenradius
  • Geschwindigkeit: max. 120 m/min (Außenradius)
  • Getriebemotor: Standard 3x230/400V, 50 Hz, IP55
  • Modulband: blauer Kunststoff-Modulband (FDA, Material Acetal) mit Kunststoffstäben (Material PBT) Ø 5 mm, Temperaturbereich -40°C bis +65°C
  • Optionen:
    • Stahlbeschichtet Rahmen
    • Andere Innenradius: 800, 1000, 1200, 1400, 1600, 1800 und 2000 mm
    • Andere Marke oder Konfiguration des Getriebemotors
    • Transferrollen
    • Motoranordnung Innenradius
    • Stütze / Gestell
    • Seitenführung (feste oder einstellbar)
    • Elektrische Optionen

Bitte kontaktieren Sie uns an für alle Möglichkeiten.

Detail des Kurvenförderer Typ VEHO Curve

Online 3D Konfigurator

Der K&D Configurator 360 zielt darauf ab, 3D-Modelle von Kurvenförderern schnell zu konfigurieren und herunterzuladen, um sie in Ihren eigenen 3D-Designs zu verwenden. Die 3D-Modelle können als STEP-, SAT- oder 3D-DWG-Datei heruntergeladen werden.
3D-Konfigurator Kurvenförderer Typ VEHO Curve

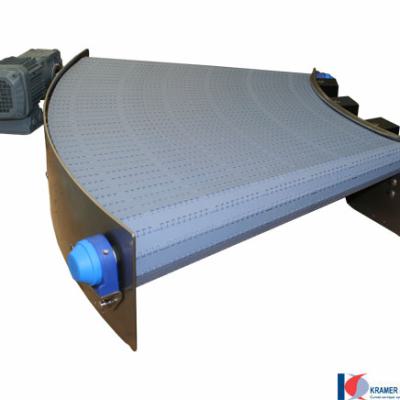

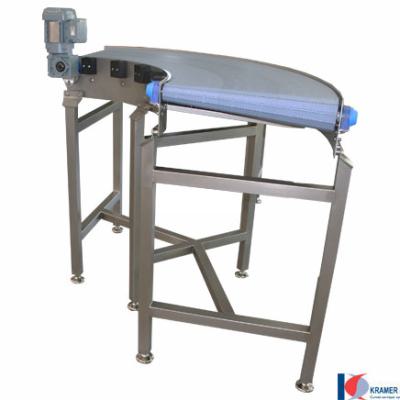

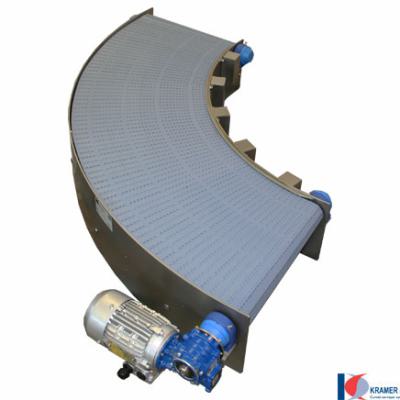

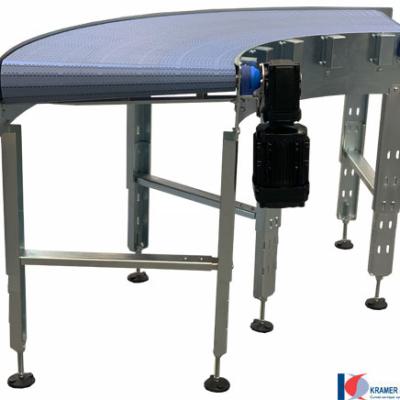

Beispiel für den Typ VEHO Curve mit verschiedenen Produkten:
