Bochtband Type VEHO Curve

Bochttransporteurs Type VEHO Curve

De VEHO Curve rondbocht van Kramer & Duyvis is een rondtransporteur met positieve aandrijving en gesloten loopvlak van een kwaliteit dat u van Kramer & Duyvis gewend bent.
Bochtbandtransporteur Type VEHO Curve

Toepassingsvoorwaarden

Om de bochttransporteur Type VEHO Curve toe te passen dient uw toepassing te voldoen aan de volgende voorwaarden om een lange levensduur te kunnen garanderen:

Omgeving: Droog tot vochtig en schoon tot licht vervuilend

Belasting: Max. 250 kg

Snelheid: Max. 120 m/min (in de buitenradius)

Roldiameter: Conisch Ø63 - Ø202 mm

De VEHO Curve is voorzien van een gesloten kunststof modulaire band met een vaste binnenradius waarbij geen rechte in- en uitloop sectie benodigd zijn. Dit resulteert in compacte, sterke en veilige kunststof modulaire rondbochten, zonder onnodig ruimteverlies voor rechte secties voor en na de bocht.

De kunststof modulaire band voor de VEHO Curve rondbocht wordt in één vaste binnenradius geproduceerd, namelijk 600 mm.

Kettingbreedte (mm) Binnenradius (mm) Buitenradius (mm) Neusovergang (mm)
200 600 800 Ø63-Ø80
400 600 1.000 Ø63-Ø97
600 600 1.200 Ø63-Ø115
800 600 1.400 Ø63-Ø132
1.000 600 1.600 Ø63-Ø150
1.200 600 1.800 Ø63-Ø167
1.400 600 2.000 Ø63-Ø185
1.600 600 2.200 Ø63-Ø202


Voordelen van de kunststof modulaire rondbocht VEHO Curve:

  • Compact ontwerp waarmee bij ruimtegebrek een oplossing geboden kan worden
  • Modulair ontwerp dat resulteert in korte doorlooptijden
  • Gesloten band dat interne vervuiling voorkomt
  • Geschikt voor hoge snelheid
  • Binnenradius wordt standaard geleidt met berubberde kogellagerlooprollen (Noise Reduced) wat zorgt voor minder slijtage en geluid bij hogere snelheden
  • Slipvrij transport
  • Sterk loopvlak, bestand tegen hoge belasting, lange levensduur
  • Onderhoudsarm en onderhoudsvriendelijk, eenvoudige constructie (geen speciaal gereedschap nodig voor onderhoud of reparatie) dat zorgt voor een lage downtime
  • Behoud van de positionering van het product op het loopvlak

Technische specificaties

  • Basis: Staal verzinkt (standaard)
  • Transportrichting: CW (clockwise) of CCW (counter clockwise)
  • Bandbreedte: Standaard 200 - 1.600 mm
  • Hoek: 15°- 180° (standaarden 30 - 45° -60° - 90° - 180°)
  • Overgangen: Ø63 - Ø202 mm (conisch)
  • Binnenradius: 600 mm
  • Type aandrijving: Directe eindaandrijving
  • Motorpositie: Buitenradius
  • Snelheid: Max. 120 m/min in de buitenradius
  • Motorreductor: Standaard 3x230/400V, 50 Hz, IP55
  • Bandmateriaal: Blauwe kunststof modulaire band (FDA, materiaal Low friction acetal) met kunststof pennen (materiaal PBT) Ø 5 mm, temperatuurbereik -40°C tot +65°C
  • Opties:
    • Staal gecoat frame
    • RVS uitvoering
    • Andere binnenradius: 800, 1000, 1200, 1400, 1600, 1800 en 2000 mm
    • Andere motorreductor configuratie of merk
    • Overgangsrollen
    • Motorpositie binnenradius
    • Onderstel
    • Zijgeleiding (vast of verstelbaar)
    • Besturing

Voor alle mogelijkheden vragen wij u vriendelijk contact met ons op te nemen.

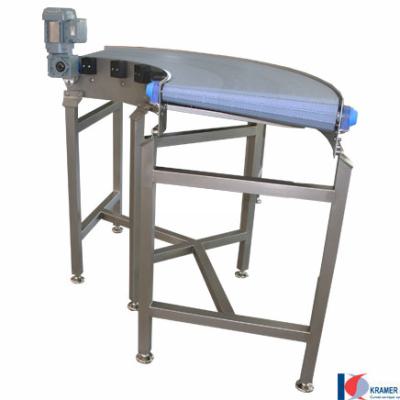

Detail van rondtransporteur Type VEHO Curve

Online 3D configurator

De K&D Configurator 360 heeft als doel om snel 3D modellen van bochtbanden te configureren en deze te downloaden om te gebruiken in eigen 3D ontwerpen. De 3D modellen kunnen als STEP, SAT of 3D DWG bestand gedownload worden.
3D configurator van bochttransporteur Type VEHO Curve

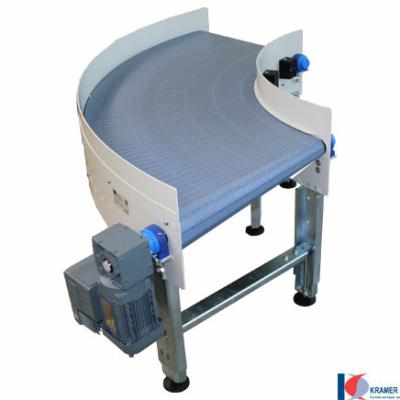

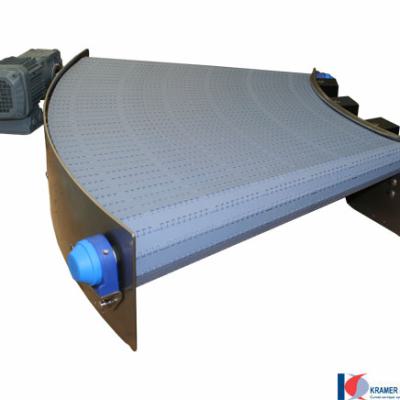

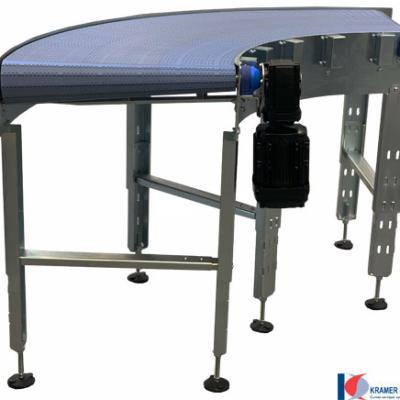

Voorbeeld van het Type VEHO Curve met diverse producten:
