Bochtband Type KDZ

Bochttransporteurs Type KDZ

KDZ (Kramer & Duyvis Zonder binnenradius) is de meest voordelige 180° rondtransporteur in zijn klasse. Indien het continu transport en een schone en droge omgeving bedraagt, komt de KDZ bochttransporteur het beste tot zijn recht.

De KDZ heeft standaard een frame van aluminium profiel, cilindrische overgangen van Ø40 mm en géén binnenradius. De cilindrische overgang van Ø40 mm is ideaal voor een goede overgang naar een rechte bandtransporteur.

Door de speciaal voor de KDZ ontworpen looprollen heeft de KDZ een zeer laag geluidsniveau, zelfs bij een snelheid van 50 m/min. De motor zit te alle tijden in het midden van de transporteur. Doordat de KDZ wordt aangedreven met een aandrijfwiel kan er heel makkelijk geswitcht worden van draairichting. De KDZ heeft geen beperking in het clockwise (CW) of counterclockwise (CCW) draaien.

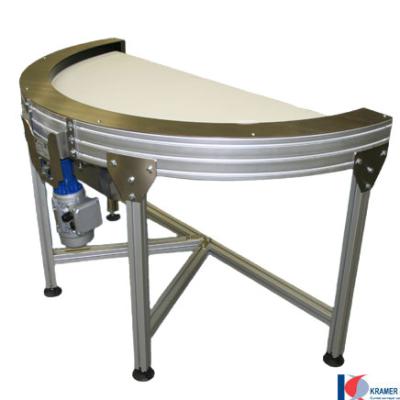

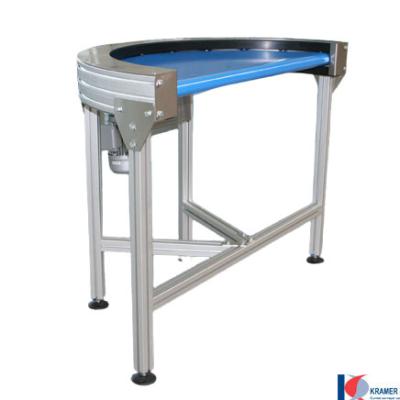

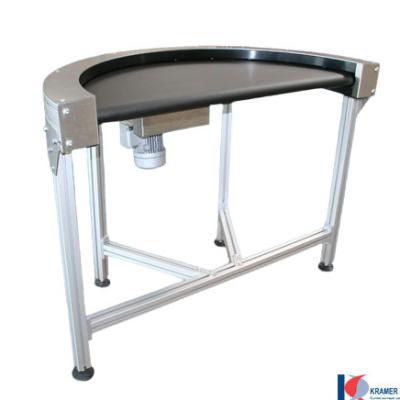

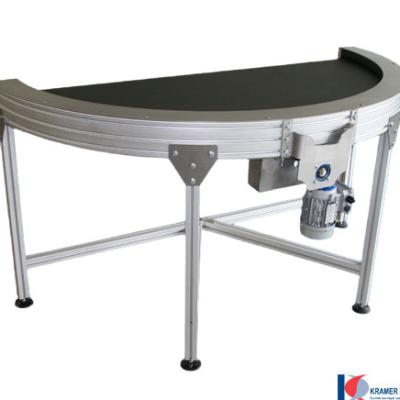

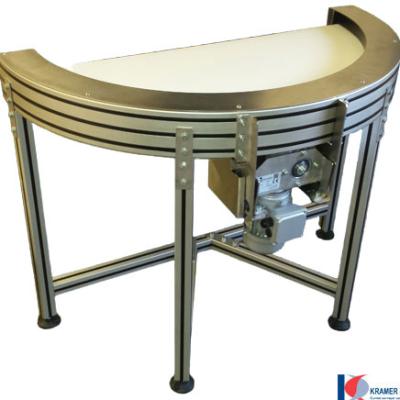

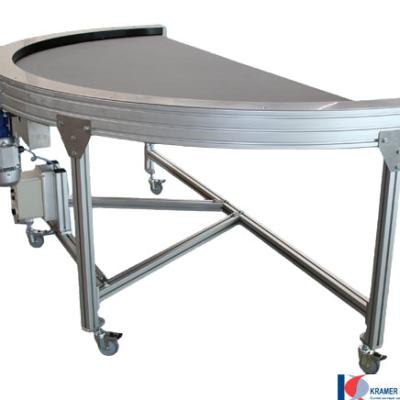

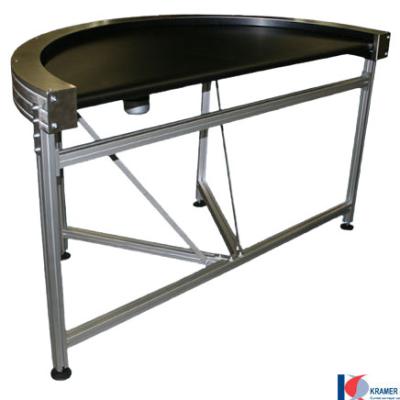

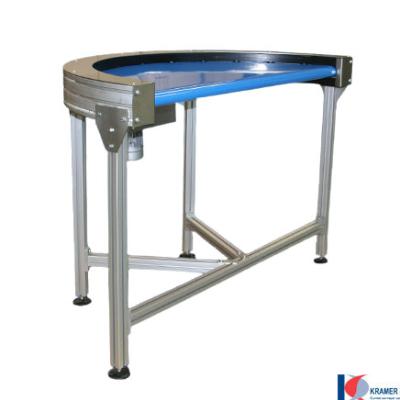

Bochtbandtransporteur Type KDZ

Toepassingsvoorwaarden

Om de bochttransporteur Type KDZ toe te passen dient uw toepassing te voldoen aan de volgende voorwaarden om een lange levensduur te kunnen garanderen:

Omgeving: Droog en schoon

Belasting: Max. 35 kg

Snelheid: Max. 50 m/min (in de buitenradius)

Start/stops: Max. 4 start/stops per uur

Technische specificaties

  • Basis: Aluminium profiel met gesloten stalen glijdek
  • Transportrichting: CW (clockwise) of CCW (counter clockwise)
  • Bandbreedte: Standaard 500 - 1.100 mm
  • Hoek: 180°
  • Overgangen: Ø40 mm (cilindrisch)
  • Binnenradius: Géén
  • Type aandrijving: Directe aandrijving middels een frictiewiel
  • Motorpositie: Centraal aan de buitenzijde onder de band gemonteerd (motorreductor verticaal)
  • Snelheid: Max. 50 m/min in de buitenradius
  • Motorreductor: Standaard 3x230/400V, 50 Hz, IP55
  • Bandmateriaal: Keuze uit diverse merken, materialen en kleuren
  • Bandgeleiding: Middels berubberde kogellagerlooprollen gemonteerd op het rondkleed
  • Opties:
    • Andere motorreductor configuratie of merk
    • Onderstel
    • Zijgeleiding (vast of verstelbaar)
    • Besturing

Voor alle mogelijkheden vragen wij u vriendelijk contact met ons op te nemen.

Bochtbandtransporteur Type KDZ in de verpakkingsindustrie

Online 3D configurator

De K&D Configurator 360 heeft als doel om snel 3D modellen van bochtbanden te configureren en deze te downloaden om te gebruiken in eigen 3D ontwerpen. De 3D modellen kunnen als STEP, SAT of 3D DWG bestand gedownload worden.
3D configuratie bochtband Type KDZ

Praktijkvoorbeeld van het Type KDC en KDZ in de logistiek:
