Soorten bochttransporteurs

Een bochttransporteur, ook wel een rondtransporteur of bochtband genoemd, wordt toegepast om de transportrichting van een product in een productieproces te wijzigen. Door een rondtransporteur toe te passen in een productielijn, blijft de positie van het product behouden, worden kwetsbare producten (bloemen, chocolade, koekjes, deeg, etc.) niet beschadigd, kan er productieruimte bespaard worden of wordt om obstakels heen getransporteerd.

Iedere toepassing is uniek en stelt ook haar specifieke eisen aan een bochtbaan. Kramer & Duyvis produceert diverse soorten bochttransporteurs op maat en kan dus in bijna alle gevallen aan uw wensen voldoen.

Kramer Duyvis Product Catalogue

Kramer & Duyvis Productcatalogus

In onze digitale productcatalogus vindt u alle bochttransporteurs overzichtelijk gebundeld in één compleet document. Naast de modellen die u hierboven ziet, bevat het flipbook uitgebreide technische specificaties, toepassingsvoorbeelden en praktische richtlijnen. Met behulp van de selection matrix kiest u snel het juiste type voor uw omgeving, belasting en gewenste snelheid. Ook alle maatwerkopties, aandrijfvarianten en configuratiemogelijkheden zijn duidelijk uitgewerkt. Ideaal voor engineers en system integrators die efficiënt willen ontwerpen en specificeren. Klik op de afbeelding om de volledige catalogus te openen en direct online door te bladeren.

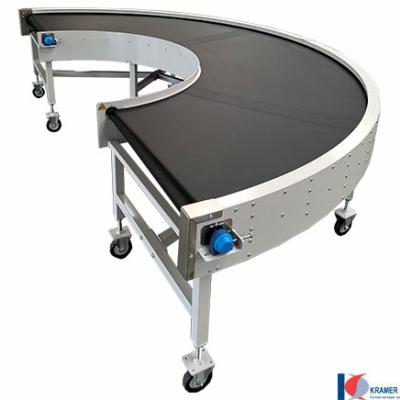

Type R (15°-360°)

De R-bocht wordt door Kramer & Duyvis sinds de jaren 60 gebouwd in staal (gecoat in uw gewenste RAL-kleur) of RVS en is de meest beproefde bocht in zijn segment. Hoge bandsnelheden, vervuilde omgeving, variërende snelheden en of start stops zijn kenmerken welke de R-bocht op het lijf geschreven staat. Het is belangrijk dat u als gebruiker zo min mogelijk onderhoud aan uw rondbocht heeft. In dit segment blinkt de R-serie van Kramer & Duyvis uit!

Omgeving: Droog tot vochtig en schoon tot zeer vervuilend

Belasting: Max. 1500 kg

Snelheid: Max. 150 m/min (in de buitenradius)

Roldiameter: Conisch Ø50 - Ø350 mm

Meer informatie over Type R

Type KDC (25°-180°)

De KDC (Kramer & Duyvis Curve) is de meest voordelige rondtransporteur in zijn klasse. Indien het continu transport is en het om een schone en droge omgeving gaat komt de KDC het beste tot zijn recht. De KDC heeft standaard een frame van aluminium profiel, cilindrische overgangen van Ø40 mm en een minimale binnenradius van 300 mm.

Omgeving: Droog en schoon

Belasting: Max. 35 kg

Snelheid: Max. 50 m/min (in de buitenradius)

Roldiameter: Cilindrisch Ø40 mm

Start/stops: Max. 4 start/stops per uur

Meer informatie over Type KDC

Type KDZ (180°)

De KDZ (Kramer & Duyvis Zonder binnenradius) is de meest compacte en voordelige 180° rondtransporteur in zijn klasse. Deze bocht heeft dezelfde techniek als het Type KDC, alleen heeft de KDZ géén binnenradius. Indien het continu transport is en het om een schone en droge omgeving gaat komt de KDZ het beste tot zijn recht. De KDZ heeft standaard een frame van aluminium profiel, cilindrische overgangen van Ø40 mm en (zoals eerder genoemd) geen binnenradius.

Omgeving: Droog en schoon

Belasting: Max. 35 kg

Snelheid: Max. 50 m/min (in de buitenradius)

Roldiameter: Cilindrisch Ø40 mm

Start/stops: Max. 4 start/stops per uur

Meer informatie over Type KDZ

Type BMK (35°-180°)

De BMK bandbocht van Kramer & Duyvis is speciaal ontwikkeld voor het transporteren van kleine, lichte producten. De BMK rondbocht heeft standaard een frame van RVS en een cilindrische mesbalk van Ø15 mm. Afhankelijk van het gewicht, snelheid en de bandbreedte kan er gekozen worden voor een rollend mes of een vast mes.

Omgeving: Droog en schoon tot licht vervuilend

Belasting: Max. 50 kg

Snelheid: Max. 60 m/min (in de buitenradius)

Roldiameter: Cilindrisch Ø15 mm

Meer informatie over Type BMK

Type VEHO Curve (45°/ 90°/ 180°)

De VEHO Curve rondbocht van Kramer & Duyvis is een rondtransporteur met positieve aandrijving en gesloten loopvlak van een kwaliteit dat u van Kramer & Duyvis gewend bent. De VEHO Curve is voorzien van een gesloten kunststof modulaire band met een vaste binnenradius van 600 mm waarbij geen rechte in- en uitloop sectie benodigd zijn. Dit resulteert in compacte, sterke en veilige kunststof modulaire rondbochten, zonder onnodig ruimteverlies voor rechte secties voor en na de bocht.

Omgeving: Droog tot vochtig en schoon tot licht vervuilend

Belasting: Max. 250 kg

Snelheid: Max. 120 m/min (in de buitenradius)

Roldiameter: Conisch Ø90 - Ø250 mm

Meer informatie over Type VEHO Curve

Type RD50C (30°/ 45°/ 60°/ 90°/ 180°)

De rollenbaanbocht RD50C van Kramer & Duyvis is speciaal ontwikkeld voor het transporteren van (grote) vormvaste producten zoals dozen, trays of kratten. De RD50C rollenbaanbocht heeft standaard een frame van aluminium profiel en conische rollen.
