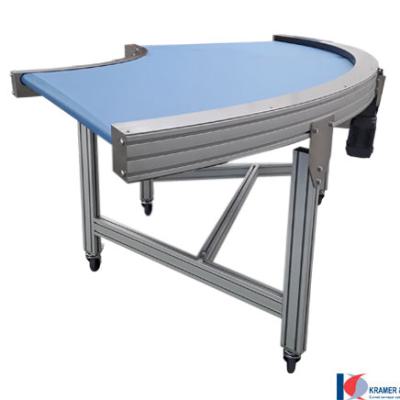

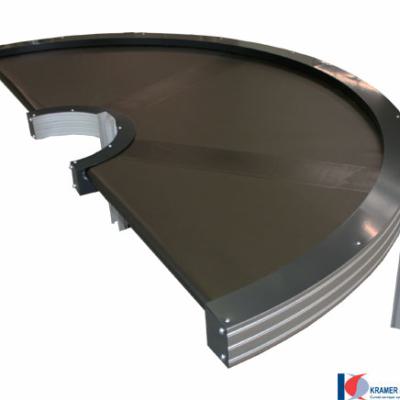

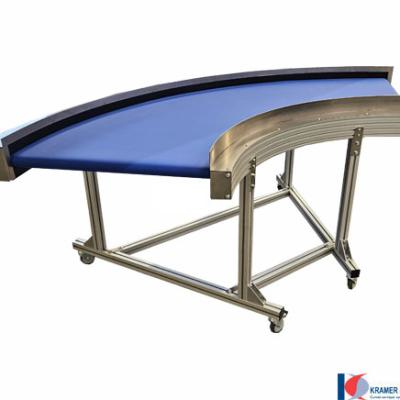

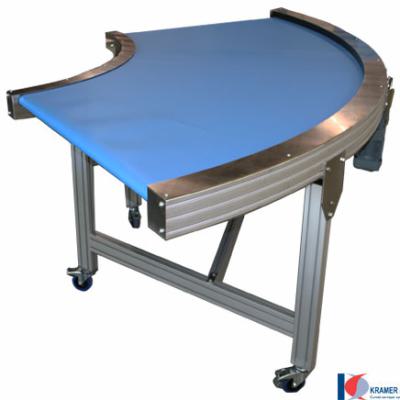

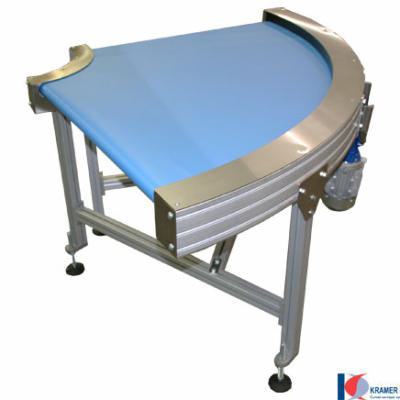

Bochttransporteurs Type KDC

KDC (Kramer & Duyvis Curve) is de meest voordelige rondtransporteur in zijn klasse. Indien het continu transport en een schone en droge omgeving bedraagt, komt de KDC bochttransporteur het beste tot zijn recht.

Kramer Duyvis Product Catalogue

Kramer & Duyvis Productcatalogus

In onze digitale productcatalogus vindt u alle bochttransporteurs overzichtelijk gebundeld in één compleet document. Naast de modellen die u hierboven ziet, bevat het flipbook uitgebreide technische specificaties, toepassingsvoorbeelden en praktische richtlijnen. Met behulp van de selection matrix kiest u snel het juiste type voor uw omgeving, belasting en gewenste snelheid. Ook alle maatwerkopties, aandrijfvarianten en configuratiemogelijkheden zijn duidelijk uitgewerkt. Ideaal voor engineers en system integrators die efficiënt willen ontwerpen en specificeren. Klik op de afbeelding om de volledige catalogus te openen en direct online door te bladeren.

Toepassingsvoorwaarden

Om de bochttransporteur Type KDC toe te passen dient uw toepassing te voldoen aan de volgende voorwaarden om een lange levensduur te kunnen garanderen:

Omgeving: Droog en schoon

Belasting: Max. 35 kg

Snelheid: Max. 50 m/min (in de buitenradius)

Start/stops: Max. 4 start/stops per uur

Aanvraagformulier bochtband Type KDC

De KDC heeft standaard een frame van aluminium profiel, cilindrische overgangen van Ø40 mm en een minimale binnenradius van 300 mm. De cilindrische overgang van Ø40 mm is ideaal voor een goede overgang naar een rechte bandtransporteur.

Door de speciaal voor de KDC ontworpen looprollen heeft de KDC een zeer laag geluidsniveau, zelfs bij een snelheid van 50 m/min. De motor zit te alle tijden in het midden van de transporteur. Doordat de KDC wordt aangedreven met een aandrijfwiel kan er heel makkelijk geswitcht worden van draairichting. De KDC heeft geen beperking in het clockwise (CW) of counterclockwise (CCW) draaien.

Technische specificaties

Basis: Aluminium profiel met gesloten stalen glijdek
Transportrichting: CW (clockwise) of CCW (counter clockwise)
Bandbreedte: Standaard 200 - 1.100 mm
Hoek: 25° - 180°
Overgangen: Ø40 mm (cilindrisch)
Minimale binnenradius: 300 mm
Type aandrijving: Directe aandrijving middels een frictiewiel
Motorpositie: Centraal aan de buitenzijde onder de band gemonteerd (motorreductor verticaal)
Snelheid: Max. 50 m/min in de buitenradius
Motorreductor: Standaard 3x230/400V, 50 Hz, IP55
Bandmateriaal: Keuze uit diverse merken, materialen en kleuren
Bandgeleiding: Middels berubberde kogellagerlooprollen gemonteerd op het rondkleed
Opties:
- Motor gemonteerd aan de binnenzijde van de bocht
- Andere motorreductor configuratie of merk
- Overgangsmodules
- Onderstel

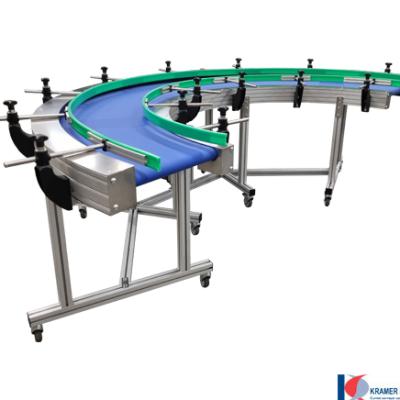

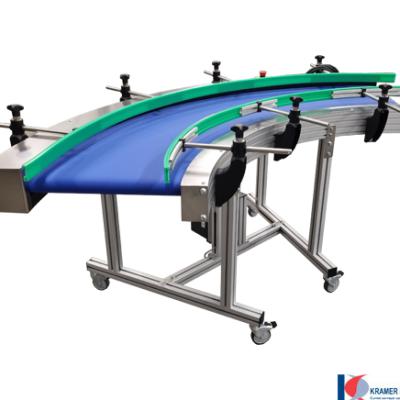

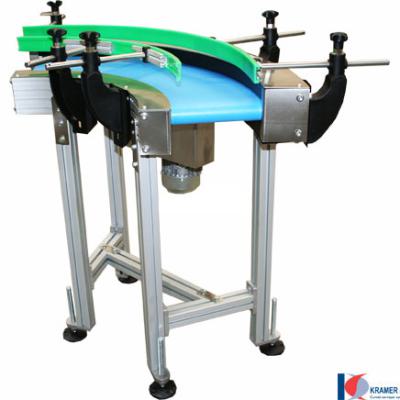

- Zijgeleiding (vast of verstelbaar)
- Besturing

Voor alle mogelijkheden vragen wij u vriendelijk contact met ons op te nemen.

Aanvraagformulier bochtband Type KDC

Bochtbandtransporteur in de grafische industrie

Online 3D configurator

De K&D Configurator 360 heeft als doel om snel 3D modellen van bochtbanden te configureren en deze te downloaden om te gebruiken in eigen 3D ontwerpen. De 3D modellen kunnen als STEP, SAT of 3D DWG bestand gedownload worden.

Start hier uw ontwerp Type KDC
